|  Обзор отрасли

IVD, что означает «инвитро диагностика», относится к продуктам, которые проводят тестирование на образцах, взятых из человеческого организма (таких как кровь, жидкости тела и ткани), за пределами тела с целью получения клинической диагностической информации. Индустрия IVD делится на различные сектора, включая иммунодиагностику, клиническую химию, молекулярную диагностику, микробиологическую диагностику, диагностику крови и тестирование на месте оказания помощи (POCT).

|  Решение насосов TOPSFLO

Микронасосы являются важным движущим компонентом для анализа in vitro диагностики. Они служат источниками питания для жидкостных систем и широко используются в различных областях, таких как клиническая химия, анализ крови, иммунология, микробиология и другие. Микронасосы выполняют важнейшие функции, включая подачу образцов, удаление отходов, очистку трубопроводов и компонентов.

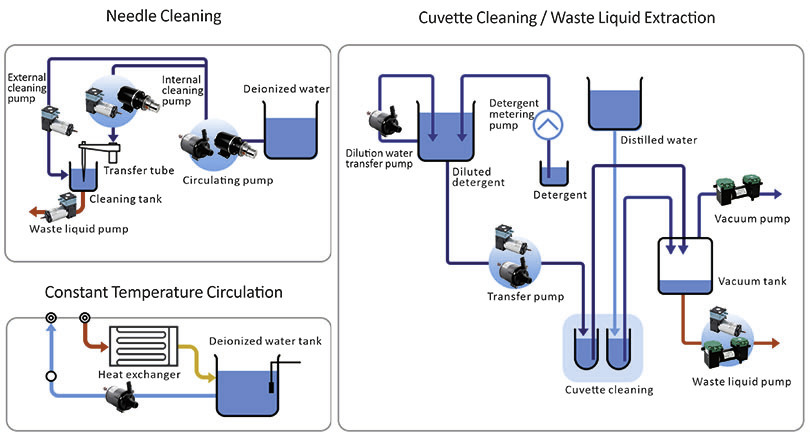

Возьмем в качестве примера полностью автоматический биохимический анализатор. Микронасос TOPSFLO может быть использован в таких системах, как очистка игл, промывка кювет и циркуляция при постоянной температуре.

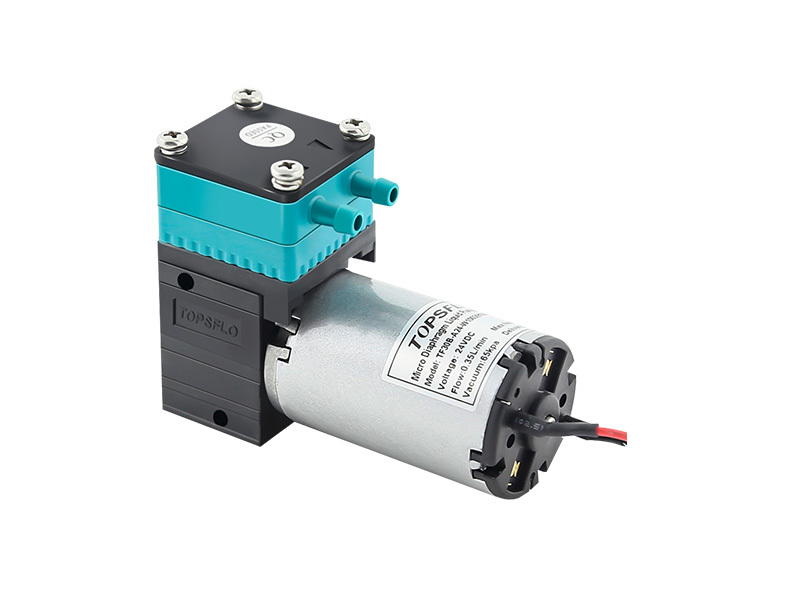

Жидкостной насос

Дифференциальные насосы — это наиболее широко используемые насосы в приборах IVD, особенно в системах удаления отходов, где они очищают и устраняют отходы из реакционных чашек и трубопроводов. В этом процессе дифференциальные жидкостные насосы могут напрямую откачивать отходы.

Кроме того, можно использовать миниатюрные вакуумные насосы для создания вакуума в герметичных контейнерах, косвенно откачивая отходы из прибора. Этот метод эффективен, и отходы не проходят через камеру насоса, что продлевает срок службы насоса.

В зависимости от конкретного применения могут использоваться большие двухголовые и одноугловые вакуумные насосы для создания вакуума в контейнерах, а также более мелкие дифференциальные насосы с низкими расходами и давлениями. Малые дифференциальные насосы часто применяются для прямого извлечения отходов из отдельных игл. Миниатюрные насосы должны работать при различных рабочих давлениях, удовлетворяя требованиям различных сценариев давления и расхода.

• Отсутствие перекрестного загрязнения

Обеспечение чистой среды для переноса, извлечения и сжатия газов; безмасляный и без обслуживания.

• Высокая герметичность

Насосы с высокой герметичностью крайне важны для оборудования IVD, так как они обеспечивают точность, надежность и повторяемость тестов, поддерживая точную диагностику и анализ.

• Точный расход

Системы IVD зависят от высоконадежных систем введения образцов для выполнения таких процессов, как предварительная обработка образцов, добавление образцов/реагентов и другие. Ключевым моментом является обеспечение высокоточного и высоко повторяемого транспортирования образцов и реагентов, поддерживая при этом плавный поток и минимальное пульсации в процессе.

Спецификации серии TF

Максимальный расход: 3 л/мин (0.8 GPM)

Высота водяного столба: ≥10 м (1 Бар)

Температура окружающей среды: -20～60℃

Температура среды: -5～60℃

Срок службы: 15000 часов

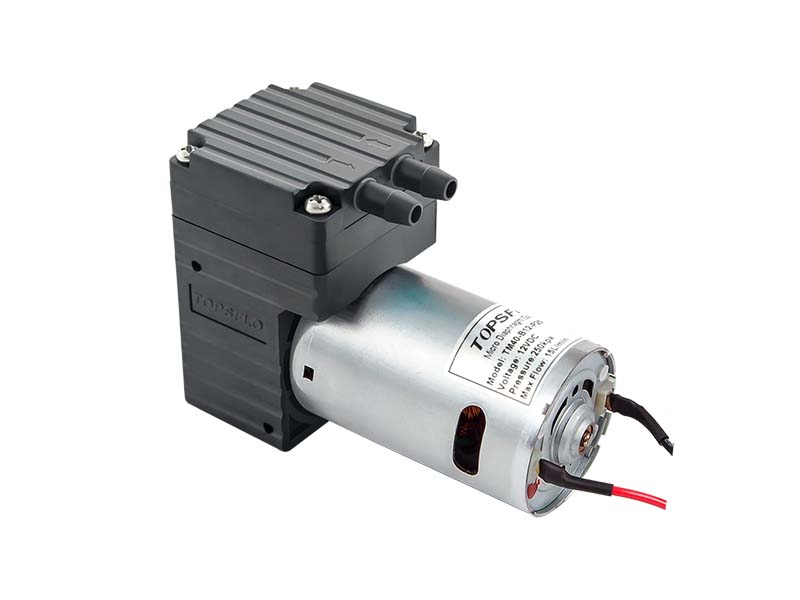

Дифференциальный газовый насос

• Устойчивость к коррозии

При промывке трубопроводов и игл часто используются коррозионно-активные растворители, и необходимо своевременно удалять отходы, содержащие кристаллы или сгустки крови, из системы. Поэтому миниатюрные насосы должны обладать определённой устойчивостью к коррозии. Насосная голова, диафрагма и компоненты клапанов диафрагменных насосов TOPSFLO могут быть индивидуально изготовлены из различных материалов для работы с разными растворителями.

• Исключительно долгий срок службы продукта

В рамках жизненного цикла приборов IVD миниатюрные насосы не должны требовать замены, должны иметь длительный эксплуатационный срок и сохранять стабильность и надёжность.

• Компактная структура, гибкость установки

Системы IVD обычно должны размещать другие важные компоненты, такие как датчики, клапаны и резервуары. При ограниченном пространстве для оборудования и компонентов необходимы миниатюрные насосы с компактной конструкцией и гибкими возможностями для установки.

Спецификации серии TM

Максимальный расход: 17 л/мин (4.50 US GPM)

Максимальное давление: 220 Кпа

Максимальный вакуум: 95 Кпа

Температура окружающей среды: -20～60℃

Температура среды: -5～60℃

Срок службы: 15000 часов

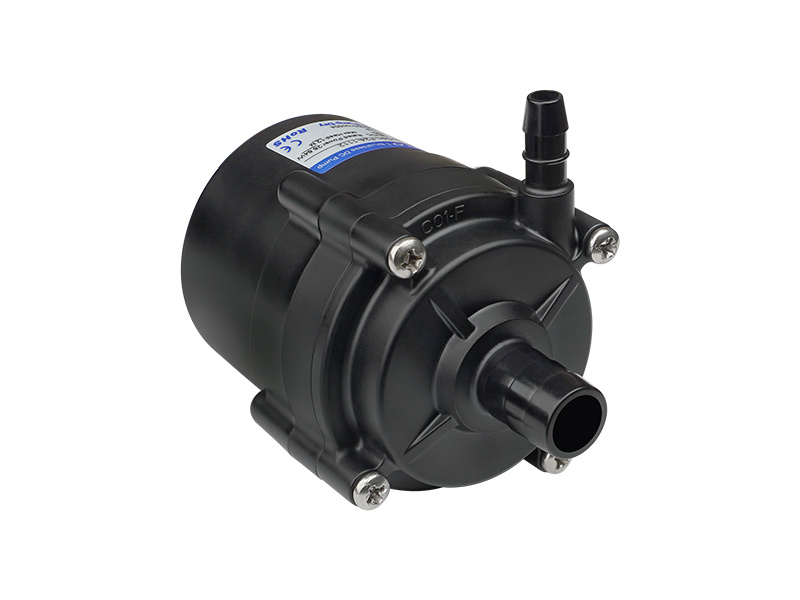

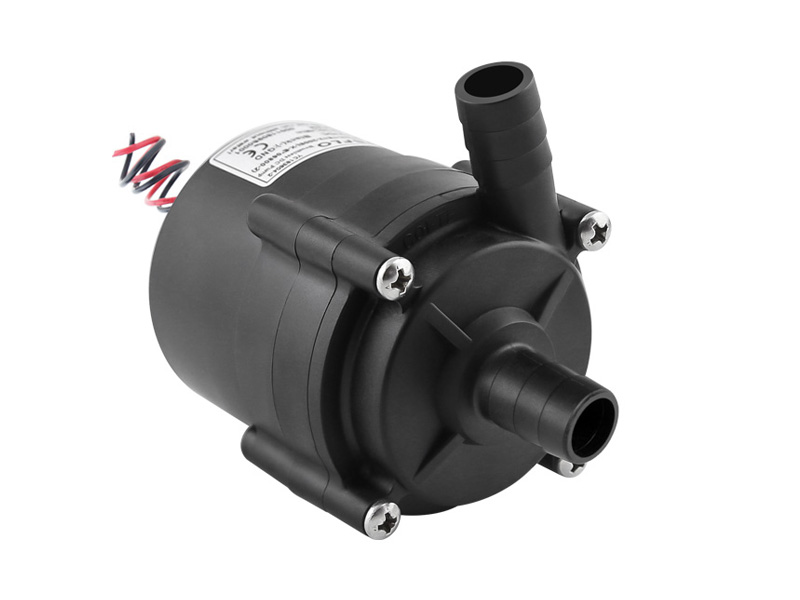

Центробежный насос

Центробежные насосы TOPSFLO часто используются в IVD для регулирования температуры наборов реагентов для инвитро диагностики, приборов для энзимно-связанного иммунного сорбентного анализа (ELISA), флуоресцентных анализаторов и других устройств. Это обеспечивает точность и воспроизводимость экспериментов.

Следующие требования предъявляются к насосам в системе циркуляции с постоянной температурой IVD:

• Надежность и стабильность

Оборудование IVD требует получения высоконадёжных результатов, что требует от центробежных насосов высокой стабильности, чтобы обеспечить непрерывную работу без сбоев. Кроме того, в течение срока службы прибора IVD, который составляет от 10 до 15 лет, насосы не должны требовать замены.

Насосы TOPSFLO успешно прошли тестирование на надёжность от крупных производителей IVD, продемонстрировав долгий срок службы и стабильную надёжность.

• Отсутствие перекрестного загрязнения

В системе IVD перекрестное загрязнение может привести к ошибкам и неточным результатам. Например, деминерализованная вода в системе должна обладать высокой чистотой, чтобы текучая вода не загрязняла образцы или реагенты. Кроме того, сам насос должен избегать выделения даже следовых количеств загрязнителей.

Насосы TOPSFLO используют материалы пищевого класса, что обеспечивает настоящий ноль загрязняющих веществ и перекрестного загрязнения. Этот подход способствует тому, чтобы медицинское оборудование предоставляло наиболее подлинные и надежные данные тестирования.

• Устойчивость к коррозии

Щелочные растворы для очистки обладают определённой степенью коррозийности, что требует от насосов устойчивости к коррозии, чтобы предотвратить повреждения в процессе эксплуатации.

TOPSFLO использует коррозионно-устойчивые материалы и успешно прошел тесты на погружение в щелочные растворы для очистки, проведённые различными крупными производителями IVD.

Спецификации серии TL

Максимальный расход: 24 л/мин (6.34 US GPM)

Высота водяного столба: 35 м

Температура окружающей среды: -40～40℃

Температура среды: -40～105℃

Степень защиты IP: IP68

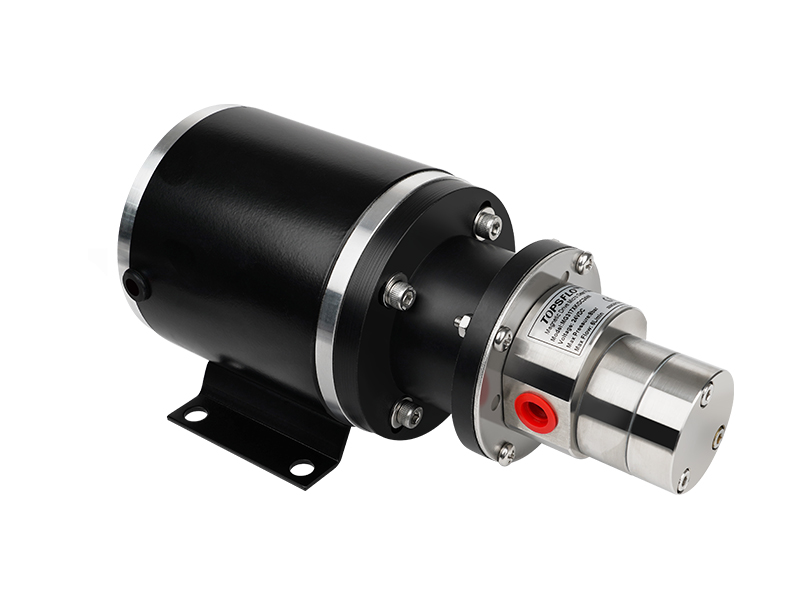

Шестерёнчатый насос

Шестерёнчатые насосы часто используются для очистки внутренних стенок игл с высокой сопротивляемостью трубопроводов. Эффективность очистки иглы тесно связана с внутренней шероховатостью и конструкцией внутренней поверхности иглы, но, что более важно, она зависит от высокого давления, создаваемого шестерёнчатым насосом. Промывание под высоким давлением внутренних стенок гарантирует адекватный поток жидкости для очистки даже при высоком сопротивлении.

• Стабильный выход давления

Шестерёнчатые насосы должны обеспечивать стабильный выход давления, чтобы обеспечить достаточную силу промывания жидкостей внутри системы.

• Надёжность и стабильность

Оборудование IVD обычно требует точного контроля потока для обеспечения точного дозирования, смешивания и транспортировки реагентов, образцов или других жидкостей. Шестерёнчатые насосы TOPSFLO обладают стабильными возможностями контроля потока, чтобы удовлетворить требования экспериментов.

• Устойчивость к коррозии

Оборудование IVD может использовать различные типы реагентов и образцов, некоторые из которых могут быть коррозийными. Материалы шестерёнчатых насосов TOPSFLO спроектированы так, чтобы выдерживать характеристики используемых жидкостей и предотвращать повреждения насоса во время работы.

• Надёжность и долговечность

Шестерёнчатые насосы должны обладать высокой надёжностью, быть способными к непрерывной работе в течение длительного времени и поддерживать стабильную работу на протяжении всего срока службы оборудования.

Спецификации серии MG

Максимальный расход: 6.5 л/мин (1.72 US GPM)

Максимальное выходное давление: 10 бар (145.04 psi)

Максимальное давление в системе: 20 бар (290.08 psi)

Температура окружающей среды: -30～50℃

Температура среды: -10～100℃
